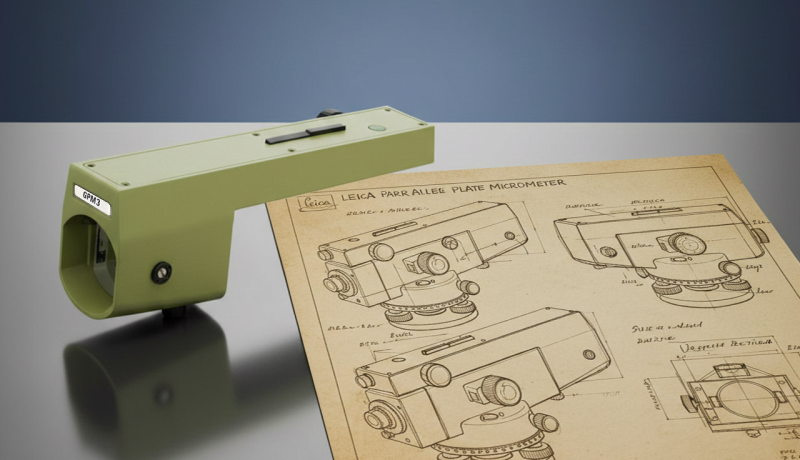

Leica GPM3 Paralel Plakalı Mikrometre
Endüstriyel tesislerde, özellikle makine kurulumları ve hassas hat ayarlarında, kot ölçümleri klasik nivelman ekipmanlarının sınırlarını așan hassasiyetler gerektirir. Milimetre düzeyi birçok uygulama için yeterliyken, ağır sanayi ve pres hatları gibi kritik projelerde toleranslar mikron seviyesine kadar düșmektedir. İște bu noktada Leica GPM3 Parallel Plate Micrometer, standart nivo sistemlerini mikron hassasiyetine tașıyan önemli bir yardımcı ekipman olarak öne çıkar.
Leica GPM3, kompansatörlü hassas nivolarla (örneğin Leica NAK2) birlikte kullanıldığında, 0.01 mm (10 mikron) seviyesinde doğrudan ve güvenilir kot okumaları yapılmasını sağlar. Deneyimli operatörler için ise 0.001 mm (1 mikron) mertebesinde tahmini okumalar mümkün hale gelir. Bu hassasiyet, endüstriyel makine kurulumlarında talep edilen toleransların rahatlıkla karșılanmasını sağlar.

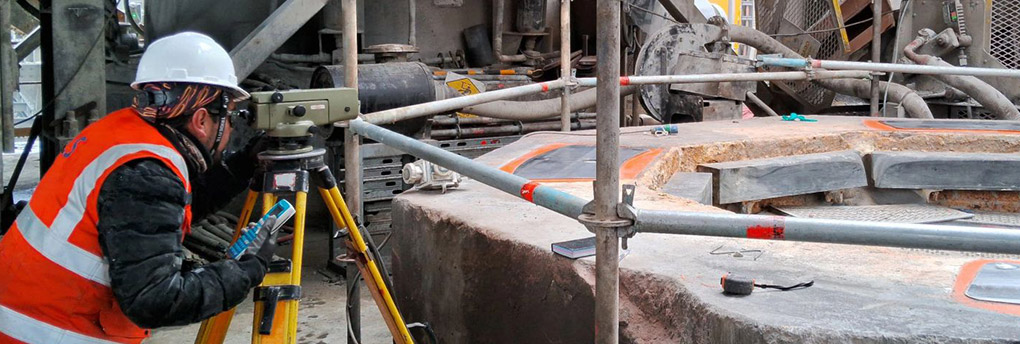

Makine montaj projelerinde genellikle 30–50 mikron aralığında toleranslar istenir. Özellikle büyük ölçekli pres hatları, türbin montajları ve ağır sanayi ekipmanlarında, kot farklarının mikron seviye-sinde kontrol edilmesi kritik öneme sahiptir. Leica GPM3, bu tür projelerde nivo sistemini adeta bir ölçüm referans cihazına dönüștürür.
Çalıșma Prensibi

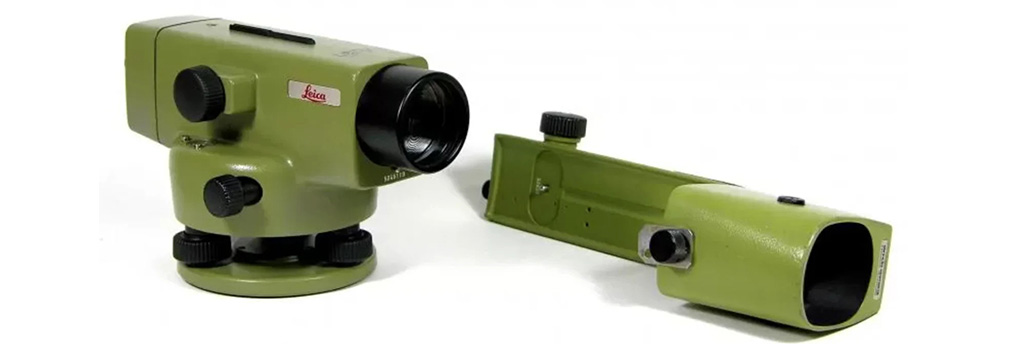

GPM3 mikrometre, nivoya monte edilerek kullanılır. Ölçüm sırasında:
Nivonun artıkıl (residual) değeri, mikrometrenin ayar mekanizması yardımıyla miranın milimetre çizgisine hassas șekilde yaklaștırılır.
Ayar çubuğu çevrildikçe, mikrometrenin paralel plaka sistemi nivonun görüș hattını mikron düzeyinde yukarı veya așağı hareket ettirir.
Bu hareketin karșılığı, mikrometre üzerindeki skaladan mikron cinsinden okunur.
Bu yöntem sayesinde, klasik nivelman okumalarının ötesine geçilerek, yüksek doğrulukta kot ölçümleri elde edilir.
Sonuç
Leica GPM3 Parallel Plate Micrometer, haritacılığın yalnızca klasik aplikasyon ve nivelman
ișleriyle sınırlı olmadığını; aynı zamanda yüksek hassasiyet gerektiren endüstriyel uygulamalarda da vazgeçilmez bir rol üstlendiğini gösteren güçlü bir örnektir.
Doğru ekipman ve doğru yöntemle, mikron seviyesinde ölçümler sahada güvenle yapılabilmektedir.
