Opti-Scan 3D

InspecVision, yüzeyleri ve kenarları 3 boyutlu olarak ölçebilen, dünyanın ilk optik ölçüm cihazını sunar.

Opti-Scan 3D, bir nesnenin yüzeylerini taramak için yüksek hızlı, yüksek çözünürlüklü endüstriyel bir kamera ve bir LED DLP projektör kullanır.

Işık desenleri projektörden parçaya gönderilir, bu desenler kamera tarafından kaydedilir ve yüzey ölçümleri oluşturmak için kullanılır.

3D Kenarlar

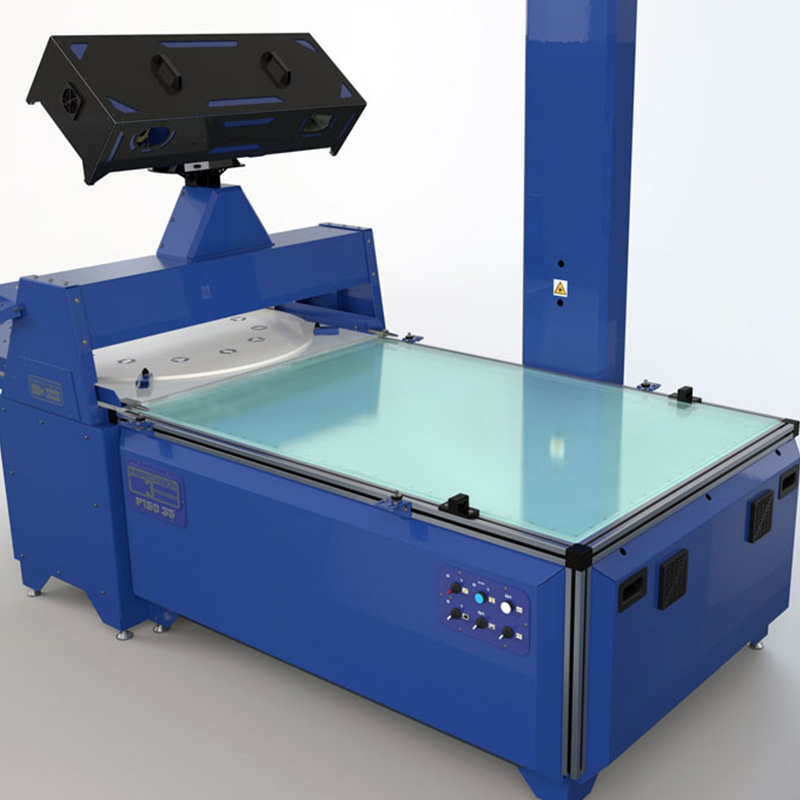

Parçanın siluetini yakalamak için ışıklı masa kullanılır. Bu siluet görüntüsü daha sonra patentli Planar Edge 3DTM teknolojimiz kullanılarak 3 boyutlu kenar ölçümlerine dönüştürülür.

Sac levha gibi parçaların hassas kenar ölçümü çok önemlidir. Delik boyutu ve konumu gibi kritik özellikler parçanın yüzeyleriyle değil, kenarlarıyla tanımlanır. Rakip 3B tarayıcılar yüzeylerin ölçümlerini alabilir, ancak kenar ölçümlerinde InspecVision cihazları fark yaratmaktadır.

Opti-Scan, yüzeyleri ve kenarları 3 boyutlu olarak hassas bir şekilde ölçebilen dünyadaki tek sistemdir.

Tek Tıkla Parça Kontrolü

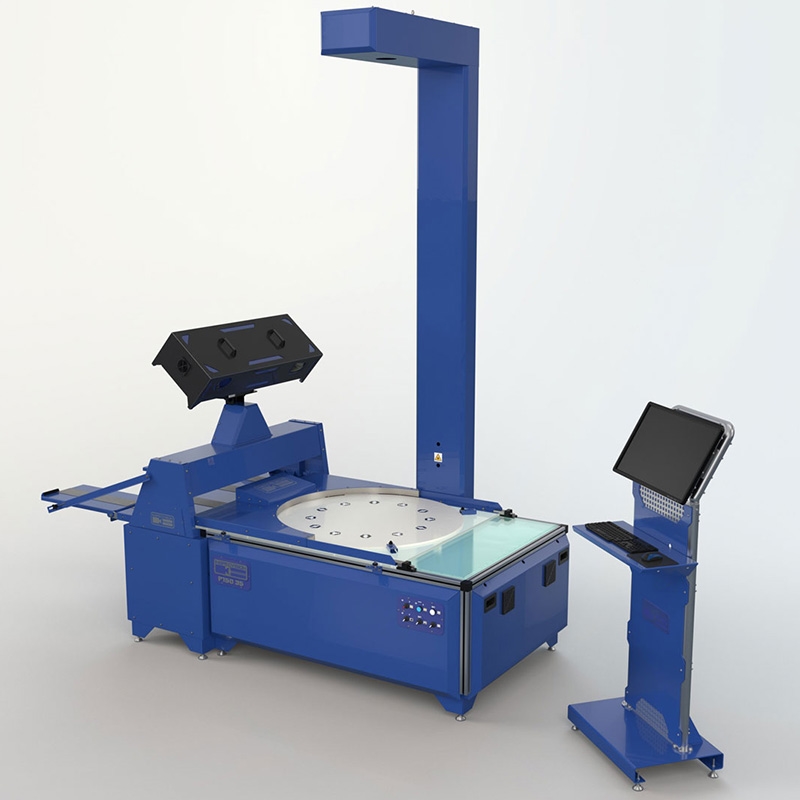

InspecVision ışık demetleri ile gerçekleştirdiği üstün teknolojisine, bir döner tabla ve eğimli ölçüm mekanizması ekleyerek yüksek düzeyde otomasyon sağlar. Bu düzenleme, bileşenin tüm görünür yüzeylerinden taramaların alınmasına izin veren bir yarımküre oluşturmak için dikkatlice seçilmiştir.

Döner tabla, tablayı tarayıcıya göre konumlandıran referans noktalarına sahiptir. Bu sayede, yeniden kalibre edilmesi ve bakımı yapılması gereken yüksek hassasiyetli, pahalı, hassas, hareketli parçalara olan ihtiyacı ortadan kaldırır.

Sonuç olarak, benzeri görülmemiş bir doğruluk ve otomasyon ile üretim bandındaki parçalar kontrol edilebilir. Opti-Scan 3D, bir barkodu tarayarak veya bir düğmeye tıklayarak, parçanın olması gereken ölçülere göre kontrolünü sağlayabilir.

Mobil Büyük Hacimli Tarama

Opti-Scan, tarama kafası bir tripoda yerleştirilerek taşınabilir bir 3 boyutlu tarayıcı olarak da kullanılabilir.

Büyük nesneler, parçanın yüzeyine, bir ölçüm tezgahına veya alanına yeniden konumlandırma işaretleri takılarak ölçülebilir. Bu işaretçiler daha sonra taramaları otomatik olarak birleştirmek için kullanılır. Bu konfigürasyonda neredeyse her boyutta nesne ölçülebilir. Ayrıca Opti-Probe cihazımız, zor noktaları ölçmek için Opti-Scan ile uyumlu olarak kullanılabilir.

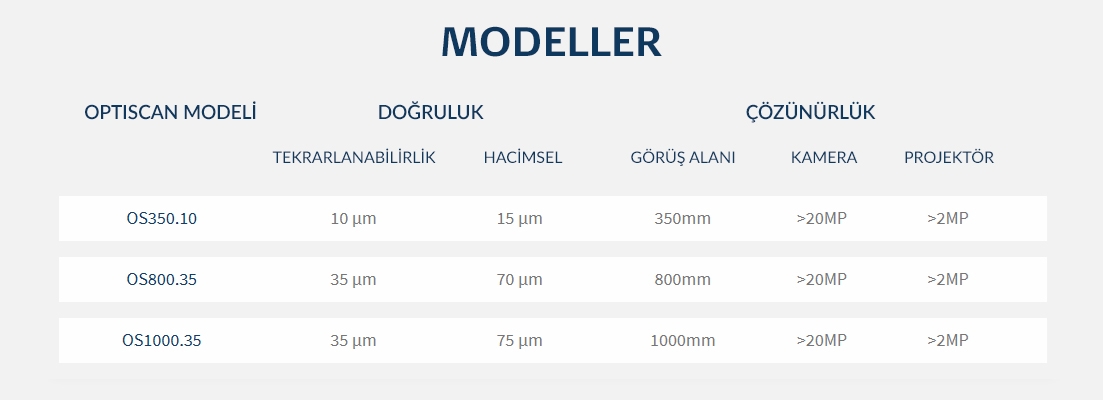

Tüm Opti-Scan sistemlerimiz en az 20MP kamera kullanır. Bu çözünürlük, 5MP hatta 1MP kameralar kullanan rakip ürünlere kıyasla hassasiyet avantajı kazandırır. Tüm Opti-Scan 3D cihazları nesne dokusunu ve geometrisini yakalar.
