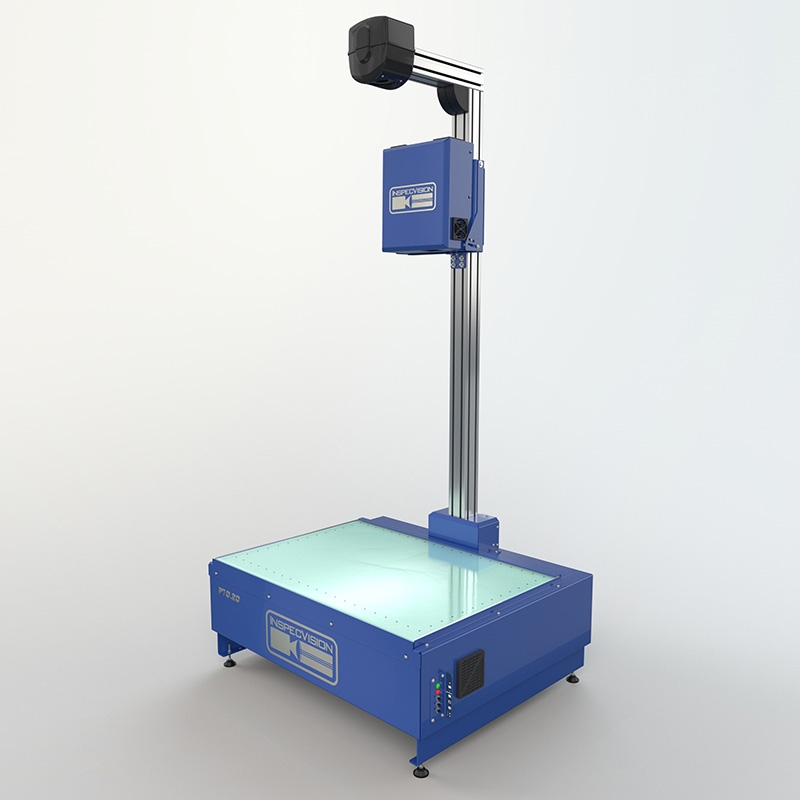

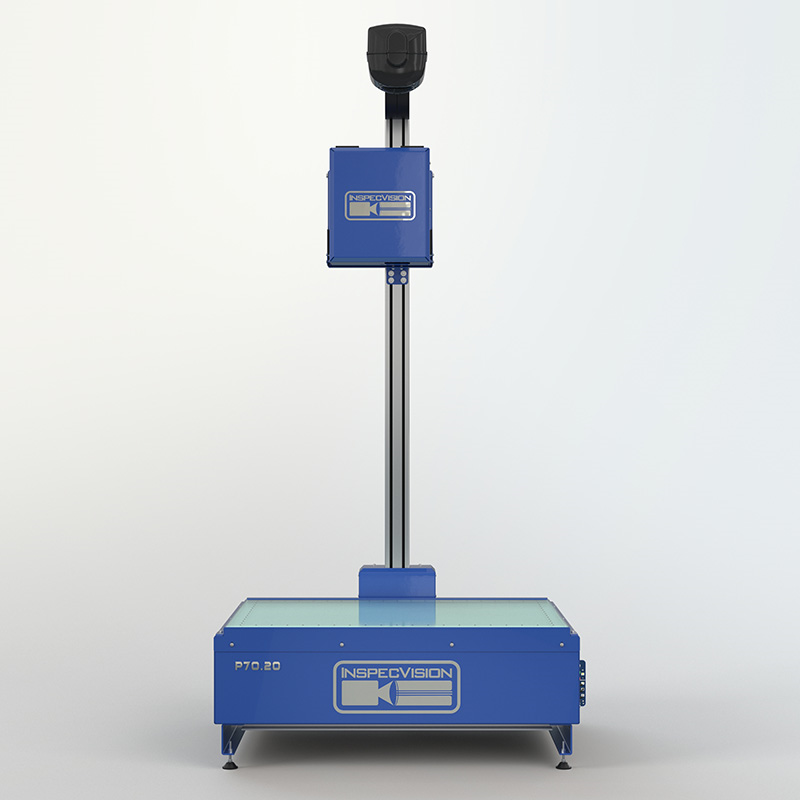

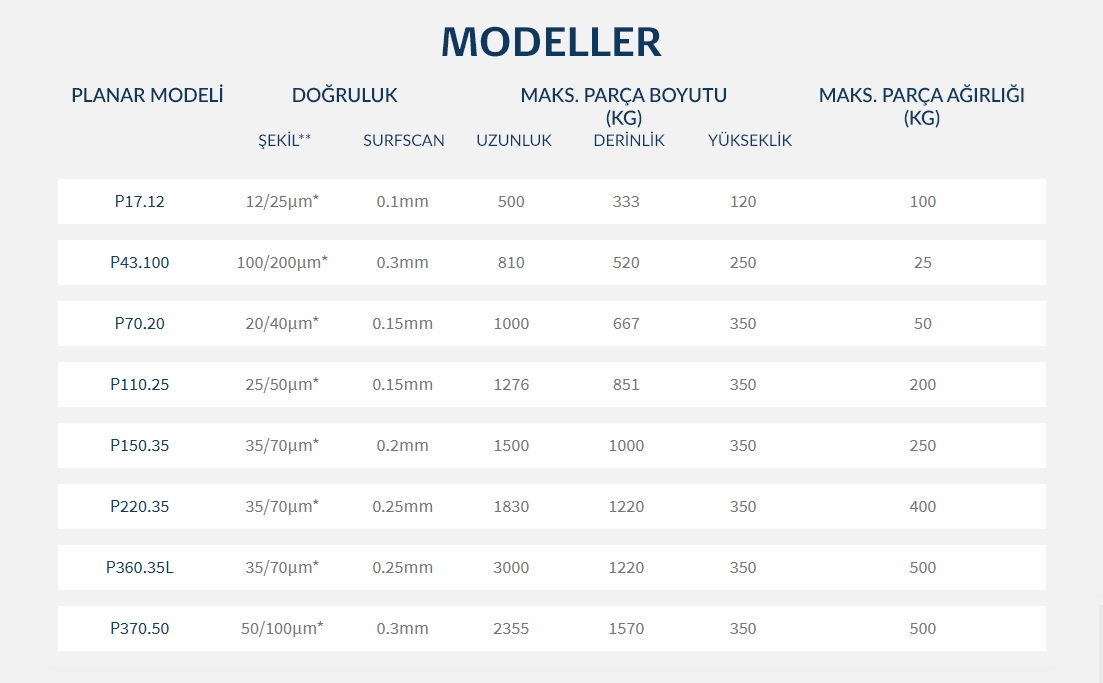

Planar P70.20

Yüksek Hızlı Entegre 2B ve 3B Ölçme Sistemi

Sac metal üretim cihazları ve teknikleri gelişse de, 2.5 boyutlu parçalarda geri esneme, abkant pres programlama hataları, eksik form, delik ve ekleme gibi hatalarla hala karşılaşılmaktadır.

2.5 boyutlu parçalara olan talep giderek artmakta ve zımbalama makinelerinin artık delikli, formlu, ekli ve hatta küçük kıvrımlı parçalar oluşturduğu yaygın şekilde görülmektedir. Parça nominal olarak düz olduğunda bile, parçaya zımbalanan unsurların metali deforme etmesi ve parçanın nispeten düzlüğünü bozması oldukça yaygın bir durumdur.

InspecVision Opti-Scan 3B, oldukça yetenekli bir 3B tarayıcıdır, ancak üretim bölümünde tam bir 3B tarama sistemi yerine Planar sistemine entegre SurfScan tercih edilebilir.

Düşük maliyetli ve kullanımı kolay bir sistem aşağıdaki özelliklere sahip olmalıdır :

* Üretim bölümündeki operatörlere yönelik olmalıdır,

 * Form ve ek yüksekliklerinin ve kat yüksekliklerinin, uzunluklarının ve açılarının kolaylıkla kontrol edilmesi ve atölyedeki 2B CAD dosyalarıyla karşılaştırılması gibi temel 3B denetim görevlerini yerine getirmelidir,

* Tam 3B tarama ve gerekirse 3B CAD modelleriyle karşılaştırma yeteneğine sahip olmalıdır.

InspecVision SurfScan2B

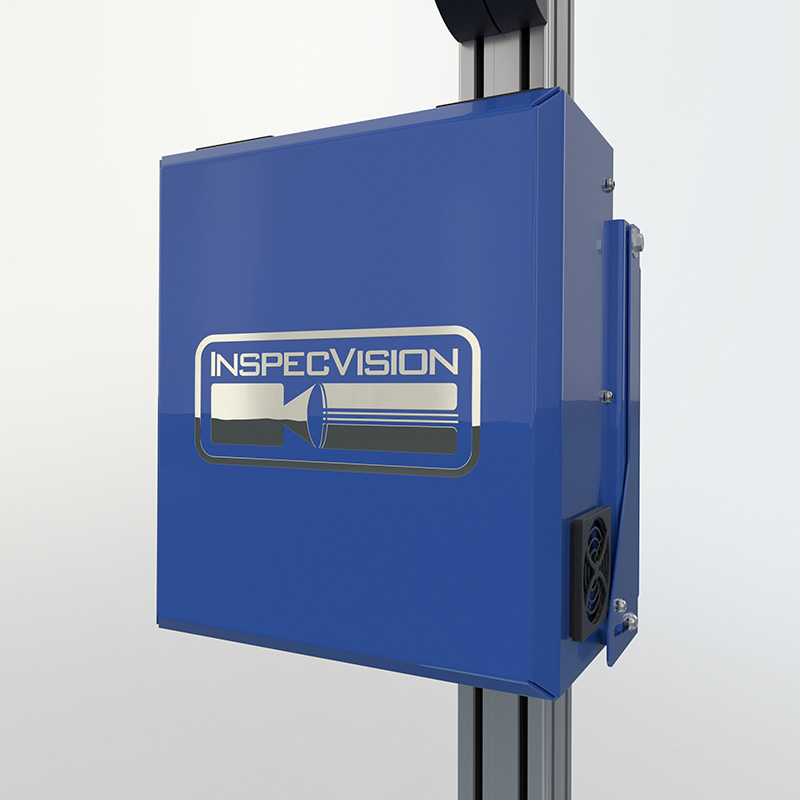

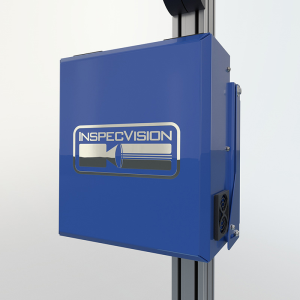

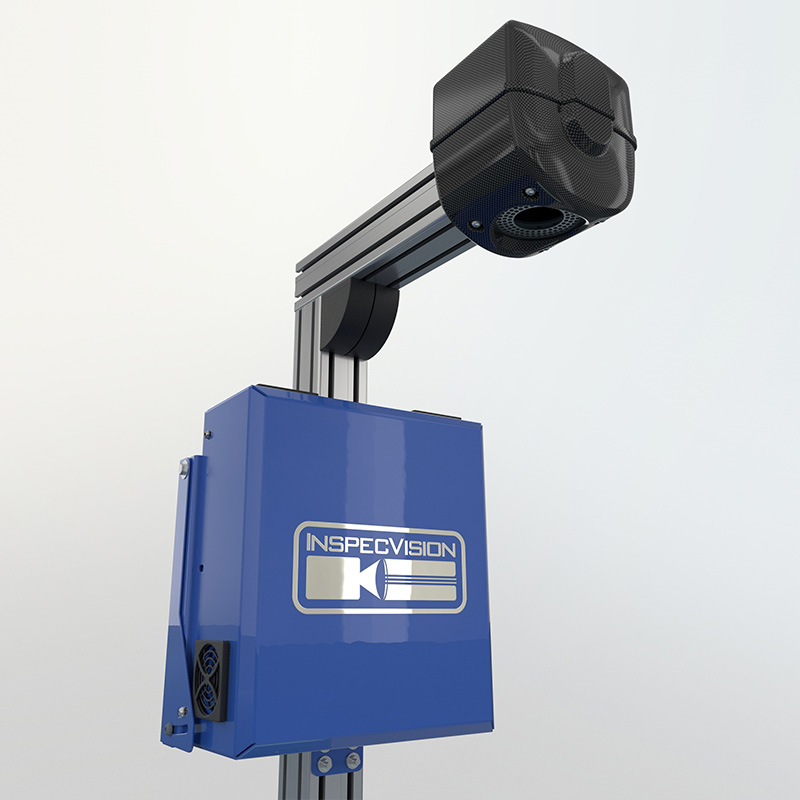

SurfScan, mevcut Planar dikey sütuna monte edilen yüksek çözünürlüklü bir projektördür. Planar'ın kamerasının parçanın üst yüzeyini 3 boyutlu olarak tarayabilmesi için projektör parça üzerine yapılandırılmış ışık yayar.

SurfScan tamamen 3B denetime odaklanmak yerine, öncelikle mevcut 2B tarayıcının yükseltilmesi ve güçlü ancak kullanımı kolay 3B veya 2.5B denetim özelliği kazandırılması için tasarlanmıştır.

Kontrol işlemleri :

* Büküm açıları
* Kat yükseklikleri
* Ek varlığı

* Ekleme yüksekliği
* Kat uzunlukları
* Parça kalınlığı

* Parça düzlüğü
* Form varlığı
* Form şekli

Fabrikanızda 2.5 Boyutlu Kalite Kontrol

2 ½B Metal Sac Üretimi

Birçok zımbalama makinesi parçaları tamamen 2B üretmez. Parçalarda form, delik, küçük kıvrım, pim vb. olabilir. Planar 2B otomatik denetim yazılımıyla sorunsuz bir şekilde entegre olan SurfScan, hem parçaların 2B şeklinin hem de 2.5B detaylarının denetimini tek bir tıklamayla doğru bir şekilde gerçekleştirmektedir.
